Płyty stropowe kanałowe to żelbetowe elementy stropowe z kanałami biegnącymi przez ich całą długość, co przy zachowaniu zaprojektowanych nośności stropu, pozwala na zmniejszenie ciężaru prefabrykatów. Płyty stropowe kanałowe montuję się za pomocą żurawia wieżowego lub dźwigu kołowego o odpowiednich parametrach technicznych (dostosowanych do ciężaru elementów). Montaż stropu polega na ułożeniu płyt stropowych bezpośrednio na podporach.
Parametry techniczne płyt kanałowych
- beton klasy C20/25 (B25)
- stal klasy A-IIIN oraz A-I
- klasa ekspozycji XC1, XC2, XC3

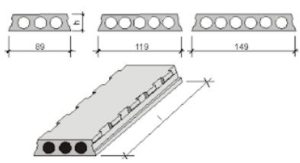

- długość modularna płyty od 240 ÷ 720 cm
- szerokość modularna płyty: 90, 120, 150 cm
- grubość płyty: 24 cm
- średnica kanału: 17,8 cm
- obciążenie charakterystyczne ponad ciężar własny: 4,50 ; 6,00 ; 7,50 ; 10,00 kN/m2
- odporność ogniowa: REI 60
- minimalna szerokość podpory: 15 cm.
Nominalne (gabarytowe) wymiary płyt są mniejsze od wymiarów modularnych o:
10 mm - dla szerokości.
Charakterystyka materiału:
- Produkty mogą wykazywać zmienności i odchylenia wymiarowe zgodnie z podanymi parametrami płyt kanałowych.
- Poszczególne partie produkcyjne za względu na : różnice w warunkach atmosferycznych, w tym składowania przez Kupującego, różnice w używanych do produkcji kruszywach, cemencie mogą wykazywać zmienność walorów wizualnych.
- Beton stosowany do produkcji płyt kanałowych jest materiałem zmiennym, a wszelkie smugi, pory ( raki) i ich niejednorodność, oraz zmienność ułożenia są dla materiału typowe.
W swojej ofercie posiadamy również zaślepki do kanałów płyt, które zapobiegają dostawaniu się mieszanki betonowej do otworów w czasie wykonywania wieńców stropowych.
Zalety stropów z płyt kanałowych:
- dobrą izolacyjnością akustyczną na poziomie 53 dB,
- pozwalają na szybkie wykonanie dużych powierzchni stropów, bez kłopotliwego stemplowania.
- niska cena w przeliczeniu na 1 metr kwadratowy stropu,
- łatwy i szybki montaż (również w warunkach zimowych),
- małe zużycie stali zbrojeniowej
Zastosowanie:
- budownictwo mieszkaniowe,
- budynki użyteczności publicznej,
- budownictwo przemysłowe.
Oparcie płyt kanałowych na podporach
- murowanych gr.24cm – min, 80mm,
- z betonu lekkiego lub zwykłego C12/15 – min. 80mm,
Na ścianach murowanych oparcie należy realizować poprzez kształtkę wieńcową, wylewaną podkładkę żelbetową lub podkładkę murowaną z 2 warstw cegły ceramicznej pełnej na zaprawie cementowej.
